止回閥系列您現在所在的位置：首頁 - 止回閥系列

球式止回閥

名 稱： 球式止回閥
型 號： HQ44、HQ45
口 徑： DN200-DN1000
壓 力： 1.0mpa-1.6mpa
材 質： 鑄鋼、鑄鐵

微阻球形止回閥 采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可?？稍掠诶渌?、熱水、工業及生活污水等管網的水泵出口防止介質倒流。

一、主要技術參數

型號	公稱壓力 （MPa）	殼體試驗 壓力（MPa）	密封試驗 壓力（MPd)	閥體材料	球體材料
HQ44 45X10	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44 45X16	1.6	2.4	1.76

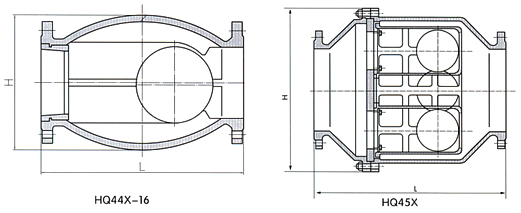

二、主要外形尺寸

HQ44X-10 16外尺寸(單球式)
公稱通徑	200	250	300	350	400	450	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	1155	1260	1350	1660	1700
連接尺寸	法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準







三、主要外形尺寸

HQ45X-10 16外尺寸(多球式)
公稱通徑	200	250	300	350	400	450	500	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1150	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
連接尺寸	法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準
