名 稱： 節能梭式止回閥
型 號： HC41X
口 徑： DN40-DN400
壓 力： 1.6mpa-2.5mpa
材 質： 鑄鋼、鑄鐵
HC41X節能梭式止回閥結構及用途
HC41X節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升
降，自動阻止介質水的逆流，保證管路的正常運行使用。
HC41X節能梭式止回閥主要技術參數
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
|
介質溫度
|
≤80℃
|
|
適用溫度
|
清水、油品
|
HC41X節能梭式止回閥主要零件材料
|
閥體
|
鑄鐵、鑄鋼
|
|
導向網
|
球墨鑄鐵
|
|
閥瓣
|
鑄鋼鍍鋅件
|
|
密封面
|
丁腈橡膠
|

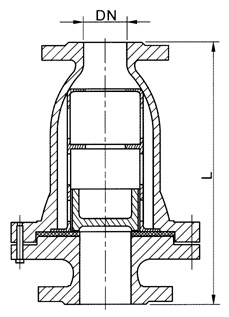

HC41X節能梭式止回閥主要外形尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
165
|
205
|
215
|
240
|
292
|
330
|
355
|
495
|
620
|
700
|
785
|
915
|
注:法蘭連接尺寸：鐵制閥門按GB4216.4（5) -84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
