型號：Z941H (Y,W)
通徑：40-800mm
公稱壓力：1.6-20MPa
工作溫度：-40-+450℃
一、概述電動閘閥是一種做直線運動的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此閥門操作簡單是一種最常見的啟閉閥，它利用閘板的上下工作來接通和關斷管道中的流體介質。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
二、閥特點及應用范圍
1、 流體阻力小，密封面受介質的沖刷和侵蝕小（閘板開啟度高）
2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單，制造工藝性好，使用范圍廣。
4、閉閥所需力矩較小。
三、技術參數和性能指標
備注：如用戶需要,本廠可提供其他的轉速
|
型號
規格
|
額定轉矩
(N.m)
|
公稱推力
(KN)
|
最大閥桿直徑
(mm)
|
最大轉圈數(圈)
|
手動
速比
|
輸出轉數(r/min)
|
電機
|
|
型號
|
功率
(KW)
|
電流
(A)
|
|
Z5
|
50
|
20
|
28
|
10
|
1:1
|
12
|
YDF112
|
0.12
|
0.7
|
|
Z10
|
100
|
40
|
28
|
50
|
1:1
|
24
|
YDF212
|
0.25
|
1.3
|
|
36
|
YDF221
|
0.37
|
1.6
|
|
Z15
|
150
|
40
|
28
|
50
|
1:1
|
24
|
YDF221
|
0.37
|
1.6
|
|
36
|
YDF222
|
0.55
|
2.4
|
|
Z20
|
200
|
100
|
40
|
50
|
1:1
|
18
|
YDF221
|
0.37
|
1.6
|
|
Z30
|
300
|
100
|
40
|
50
|
1:1
|
18
|
YDF222
|
0.55
|
2.4
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
|
24
|
YDF311
|
1.1
|
3.4
|
|
20:1
|
36
|
YDF312
|
1.5
|
4.5
|
|
Z60
|
600
|
150
|
48
|
120
|
1:1
|
24
|
YDF312
|
1.5
|
4.5
|
|
|
|
|
|
|
20:1
|
36
|
YDF321
|
2.2
|
6.5
|
|
Z 90
|
900
|
200
|
60
|
120
|
1:1
|
24
|
YDF321
|
2.2
|
6.5
|
|
25:1
|
36
|
YDF322
|
3
|
9
|
|
Z120
|
1200
|
200
|
60
|
120
|
1:1
|
24
|
YDF322
|
3
|
9
|
|
25:1
|
|
Z180
|
1800
|
325
|
70
|
150
|
25:1
|
24
|
YDF411
|
4
|
11
|
|
36
|
YDF412
|
5.5
|
14
|
|
Z250
|
2500
|
325
|
70
|
150
|
25:1
|
24
|
YDF412
|
5.5
|
14
|
|
Z250
|
3500
|
700
|
78
|
120
|
25:1
|
18
|
YDF421
|
7.5
|
19
|
|
Z500
|
5000
|
700
|
78
|
120
|
25:1
|
18
|
YDF422
|
10
|
26
|

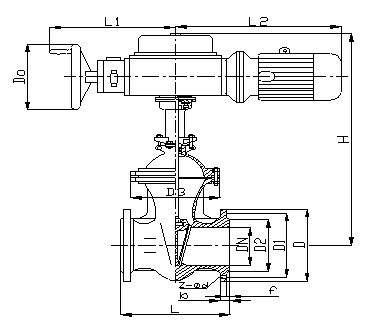

四、外形尺寸和連接尺寸
（1.6-2.5MPa)
|
公稱
通徑
DN(mm)
|
尺 寸
|
重量
(kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z—Φd
|
D3
|
H
|
L1
|
L2
|
Do
|
|
40
|
240
|
145
|
110
|
85
|
18
|
4-Φ18
|
|
|
|
|
|
|
|
50
|
250
|
160
|
125
|
100
|
20
|
4-Φ18
|
165
|
378
|
197
|
363
|
400
|
110
|
|
65
|
265
|
180
|
145
|
120
|
22
|
4-Φ18
|
185
|
378
|
197
|
363
|
400
|
116
|
|
80
|
280
|
195
|
160
|
135
|
22
|
4-Φ18
|
213
|
580
|
197
|
363
|
400
|
135
|
|
100
|
300
|
230
|
190
|
160
|
24
|
8-Φ23
|
260
|
770
|
325
|
381
|
250
|
149
|
|
125
|
325
|
270
|
220
|
188
|
28
|
8-Φ25
|
295
|
885
|
325
|
381
|
250
|
192
|
|
150
|
350
|
300
|
250
|
218
|
30
|
8-Φ25
|
335
|
950
|
325
|
381
|
250
|
216
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-Φ25
|
400
|
1090
|
325
|
381
|
250
|
286
|
|
250
|
425
|
425
|
370
|
332
|
36
|
12-Φ30
|
475
|
1290
|
325
|
441
|
250
|
366
|
|
300
|
450
|
485
|
430
|
390
|
40
|
16-Φ30
|
530
|
1510
|
408
|
475
|
360
|
658
|
|
350
|
550
|
550
|
490
|
448
|
44
|
16-Φ34
|
610
|
1710
|
408
|
505
|
360
|
774
|
|
400
|
600
|
610
|
550
|
505
|
48
|
16-Φ34
|
710
|
1922
|
445
|
558
|
400
|
989
|
|
450
|
650
|
660
|
600
|
555
|
50
|
20-Φ34
|
|
2080
|
|
|
|
|
|
500
|
700
|
730
|
660
|
610
|
52
|
20-Φ41
|
|
2260
|
|
|
|
|
|
600
|
800
|
840
|
770
|
718
|
56
|
20-Φ41
|
|
2750
|
|
|
|
|
|
700
|
900
|
955
|
875
|
815
|
60
|
24-Φ48
|
|
3590
|
|
|
|
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
24-Φ48
|
|
4300
|
|
|
|
|
(4.0-20MPa外形尺寸，請?jiān)兾夜荆?/p>
