公稱壓力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封-20～160℃,-20～230℃,-20～425℃
軟密封 -20～150℃
流量特性：近似等百分比
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體: (1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯: (1)CF8 (2)CF8M (3)CF3M
概述
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配ZXQ氣動活塞式執行機構。
閥 體
公稱壓力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封-20～160℃,-20～230℃,-20～425℃
軟密封 -20～150℃
流量特性：近似等百分比
氣源壓力：0.5～0.7MPa
閥座形式：不銹鋼可動硬密封、PTFE軟密封
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體: (1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯: (1)CF8 (2)CF8M (3)CF3M
可選附件：(1)電氣閥門定位器：A.進口 B.國產
(2)電磁閥、回訊器
(3)連接法蘭、螺栓：A.A3鋼 B.不銹鋼
技術參數
|
基本誤差
|
回差
|
死區
|
輸入信號
|
氣源
接口
|
|
電信號
|
氣信號
|
|
全行程的
≤±2%
|
全行程的
≤±2%
|
全行程的
≤0.8%
|
4～20mADC
|
20～100Kpa
|
G1/8" G1/4"
|
|
|
閥板轉角（度）
|
0°～至90°（可調）
|
|
|
允許泄漏量等級
|
軟密封：零泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
|
|
|
動作時間（S）
|
0.5
|
1.0
|
2.5～4.0
|
7.0
|
10
|
|
|
可調節比
|
250:1
|
300:1
|

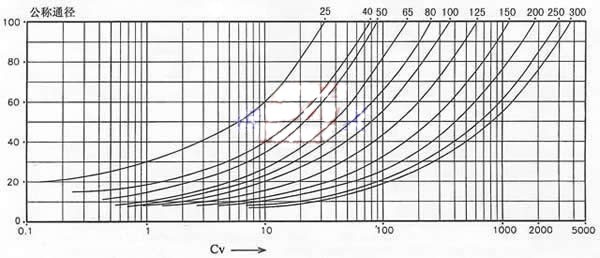

流量特性圖
外形尺寸
|
公稱通徑
DN(mm)
|
尺寸 (mm)
|
|
對夾
|
法蘭式
|
L
|
H
|
|
D
|
D
|
D1
|
D2
|
q
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
233
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
280
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4-18
|
124
|
362
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
377
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
410
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
423
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
436
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
653
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
703
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
787
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
827
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
1050
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
1100
|
