鑄鐵暗桿楔式閘閥

鑄鐵暗桿楔式閘閥

鑄鐵暗桿楔式閘閥

鑄鐵暗桿楔式閘閥廣泛適用于石油、化工、制藥、電力等行業,在公稱壓力≤1.0MPa的氣、蒸汽、水、油類介質的管路上作啟閉用。



鑄鐵暗桿楔式閘閥概述:

一、性能規范

型號

公稱壓力(MPa)

試驗壓力(MPa)

工作溫度(℃)

適用介質

強度(水)

密封(水)

Z45T-10

1.0

1.5

1.1

≤120

蒸汽、水

Z45W-10

≤100

油品、煤氣


二、主要零件材料

零件名稱

材料

Z45T-110

Z45W-10

閥體、閥蓋

灰鑄鐵

灰鑄鐵

閥板

灰鑄鐵+黃鋼

灰鑄鐵

閥桿

碳鋼

碳鋼

手輪

灰鑄鐵

灰鑄鐵

閥桿螺母

青鋼

青鋼

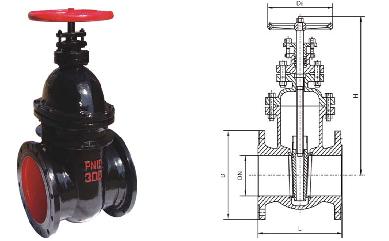

三、外形尺寸和連接尺寸

型號

公稱通徑DN(mm)

尺寸

重量

L

D

D1

D2

b-f

Z-Φd

H

Do

Z45T-10
Z45W-10

40

165

145

110

85

18-3

4-18

240

140

16.5

50

178

160

125

100

20-3

4-18

295

160

20

65

190

180

145

120

20-3

4-18

320

160

25

80

203

195

160

135

22-3

4-18

350

200

33

100

229

215

180

155

22-3

8-18

390

200

44

125

250

250

210

185

24-3

8-18

440

240

60

150

270

280

240

210

24-3

8-23

490

240

98.5

200

292

330

295

265

26-3

8-23

620

320

135

250

330

390

350

320

28-3

12-23

680

320

185

300

356

440

400

368

28-3

12-23

880

400



350

381

500

460

428

30-3

16-23

888

400



400

406

565

515

482

32-3

16-25



500



450

432

615

565

532

32-3

20-25



500



500

457

670

620

585

34-3

20-25



500
