美標法蘭閘閥

美標法蘭閘閥

美標法蘭閘閥特點;

1.產品的設計制造符合美國國家標準ANSIB16.34,美國石油協會標準API600和API6D要求。
2.結構緊湊、體積小、剛性好、安全可靠。
3.關閉件（閘閥）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因些，密封可靠，并且不會產生閘板楔死。
4.閥座可為更換式閥座，可以任意組合與關閉件密封面材質的配對，以滿足工況要求，延長使用壽命。

美標法蘭閘閥采用標準

名稱 閘閥
設計標準 API60D或API600,JIS B2073-2083
結構長度 ANSI B16.10,JISB2002
配管法蘭 ANSI B16.5、JIS B2212-224
對焊端尺寸 ANSI B16.25
檢驗與試驗 API6D或API598,JISＢ2003
傳動方式 手動、電動、傘齒輪動

美標法蘭閘閥試壓規范

壓力等級或公稱壓力 殼體試驗 密封試驗
高壓液密封 低壓氣密封
150Lb,PN2.0MPa 2.94 2.16 0.6
300Lb,PN5.0MPa 7.67 5.62
600Lb,PN10.0MPa 15.3 11.23
JIS10K 2.1 1.6
JIS20K 5.1 3.8

美標法蘭閘閥主要零件材料及性能規范

零件名稱 材料
閥體
閥蓋
閘板
 		 ASTM A216
WCB		 ASTM A351
CF8		 ASTM A351
CF8M		 ASTM A351
CF3		 ASTM A351
CF3M
閥桿 1Cr13 OCr18Ni9  00r17Ni12Mo2 00Cr19Ni10 00Cr17Ni14Mo2
F6a 304 316 304L 316L
上密封座 1Cr(F6a) 本體
閥板 密封面 13Cr 13Cr STL 本體         本體       STL
本體         本體       STL

閥座 13Cr STL STL
填料 柔性石墨環+YS450F ≤200℃聚四氟乙烯或聚四氟乙烯編織填料
＞200℃柔性石墨環+柔性石墨編織填料
墊片 柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
中法蘭螺栓 350CrMo
ASTM A193 B7
 		 OCr18Ni9       ASTM        A193        B8
中法蘭螺母 45
ASTM A194 2H		 OCr18Ni9       ASTM        A194        B8
閥桿螺母 ZCuA110Fe3          ASTM A439             D-2
手輪 可鍛鑄鐵、球墨鑄鐵、鐵鋼
適用工況 適用介質 水、蒸氣、油品等 硝酸等腐蝕介質 醋酸等腐蝕介質 強氧化性介質 尿素等腐蝕性介質
適用溫度（°） -29-425 -40-200（超出該溫度范圍、請在訂貨時注明）

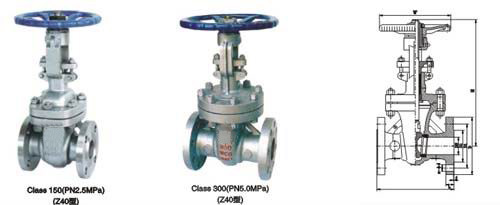

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要連接與外型尺寸

磅級 公稱通徑 單位
 		 主要連接尺寸 Z4/0/1外型尺寸

in mm L D D1 D2 b z-φd H(全開) W
150LB
(2.0Mpa)
(10k)		 1 25 in 5 4.25 3.1 2 0.44 4-0.63 7.87 4.72
mm 127 108 79.5 51 11.5 4-15 200 120
11/4 32 in 5.5 4.63 3.5 2.5 0.5 4-0.63 9.25 5.11
mm 140 117 89 64 13.0 4-15 235 140
11/2 40 in 6.6 5 3.88 2.88 0.56 4-0.63 11.22 7.09
mm 165 127 98.5 73 14.5 4-15 285 180
2 50 in 7.00 6.00 4.75 3.62 0.75 4-0.75 16.10 8.00
mm 178 152 120.5 92 19.1 4-19 409 200
21/2 65 in 7.48 7 5.5 4.13 0.69 4-0.75 17.13 7.87
mm 190 178 139.5 105 18 4-19 4.5 200
3 80 in 8.00 7.50 6.00 5.00 0.94 4-0.75 20.00 10.00
mm 203 190 152.5 127 23.9 4-19 570 250
4 100 in 9.00 9.00 7.50 6.19 0.94 8-0.75 23.20 10.00
mm 229 229 190.5 157 23.9 4-19 590 250
5 125 in 10 10 8.5 7.31 0.94 8-0.88 28.54 9.84
mm 254 254 216.0 186 24 8-22 725 250
6 150 in 10.50 11.00 9.50 8.50 1.00 8-0.88 24.80 12.00
mm 267 279 241.5 216 25.4 8-22 630 300
8 200 in 11.50 13.50 11.75 10.62 1.12 8-0.88 37.80 13.88
mm 292 343 298.5 270 28.5 8-22 960 350
10 250 in 13.00 16.00 14.25 12.75 1.19 12-1.00 45.60 15.70
mm 330 406 362 324 30.2 12-25 1158 400
12 300 in 14.00 19.00 17.00 15.00 1.25 12-1.00 54.30 17.70
mm 356 483 432 381 31.8 12-25 1378 450
14 350 in 15.00 21.00 18.75 16.26 1.38 12-1.12 60.75 19.70
mm 381 533 476.5 413 35 12-29 1543 500
16 400 in 16.00 23.50 21.25 18.50 1.44 16-1.12 68.40 23.60
mm 406 597 539.5 470 36.6 16-29 1738 600
18 450 in 17.00 25.00 22.75 21.00 1.56 16-1.25 71.10 23.60
mm 432 635 578 533 39.7 16-32 1959 600
20 500 in 18.00 27.50 25.00 23.00 1.69 20-1.25 87.20 26.80
mm 457 698 635 584 42.9 20-32 2214 680
24 600 in 20.00 32.00 29.50 27.25 1.88 20-1.38 102.3 29.90
mm 508 813 749.5 692 47.7 20-35 2599 760

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要連接與外型尺寸

磅級 公稱通徑 單位 主要連接尺寸 Z4/0/1外型尺寸
in mm L D D1 D2 b z-φd H(全開) W
300Lb
(5.0Mpa)
(20k)		 1 25 in 6.50 4.88 3.50 2.00 0.69 4-0.75 8.46 5.51
mm 156 124 89.00 51.00 18.00 4-19 215 140
11/4 32 in 7.00 5.25 3.88 2.50 0.75 4-0.75 10.04 7.09
mm 178 133 98.50 64.00 19.00 4-19 255 180
11/2 40 in 7.48 6.13 4.50 2.88 0.81 4-0.75 12.60 7.87
mm 190 156 114.50 73.00 21.00 4-19 320 200
2 50 in 8.50 6.50 5.00 3.62 0.88 8-0.75 16.70 8.00
mm 216 165 127 92.00 22.30 8-19 424 200
21/2 65 in 9.49 7.50 5.88 4.13 1.00 8-0.88 18.11 9.81
mm 241 190 149 105 26.00 8-22 460 250
3 80 in 11.15 8.25 6.62 5.00 1.12 8-0.88 21.00 10.00
mm 283 210 168 127 28.50 8-22 5.5 250
4 100 in 12.00 10.00 7.88 6.19 1.25 8-0.88 24.20 10.00
mm 305 254 200 157.20 31.80 8-22 615 250
5 125 in 15.00 11.00 9.25 7.31 1.38 8-0.88 29.92 13.78
mm 381 279 235 186 35.00 8-22 760 350
6 150 in 15.87 12.50 10.62 8.50 1.44 8-0.88 31.30 14.00
mm 403 318 270 216 36.60 12-22 795 350
8 200 in 16.50 15.00 13.00 10.62 1.62 12-1.00 39.90 15.70
mm 419 381 330 270 41.30 12-25 1012 400
10 250 in 18.00 17.50 15.25 12.75 1.88 16-1.12 48.50 17.70
mm 457 445 387.50 324 47.70 16-29 1231 450
12 300 in 19.75 20.50 17.75 15.00 2.00 16-1.25 57.00 19.70
mm 502 521 451 381 50.80 16-32 1450 500
14 350 in 30.00 23.00 20.25 16.25 2.12 20-1.25 64.80 23.60
mm 762 584 514.50 413 54.00 20-32 1645 600
16 400 in 33.00 25.50 20.25 18.50 2.25 20-1.38 72.50 23.60
mm 838 648 571.50 470 57.20 20-35 1841 600
18 450 in 36.00 28.00 24.75 21.00 2.38 24-1.38 76.50 26.80
mm 914 711 628.50 533 60.40 24-35 19.43 680
20 500 in 39.00 30.50 27.00 23.00 2.50 24-1.38 84.80 38.00
mm 991 775 686 584 63.50 24-35 2154 760
24 600 in 45.00 36.00 32.00 27.25 2.75 24-1.62 100.50 36.00
mm 1143 914 813 692 69.90 24-41 2553 915
600Lb
(10.0Mpa)
 		 1 25 in 8.50 4.88 3.50 2.00 0.69 4-0.75 8.46 7.09
mm 216 124 89.00 51.00 18.00 4-19 215 180
11/4 32 in 9.02 5.25 3.88 2.50 0.84 4-0.75 10.63 7.87
mm 229 133 98.50 64.00 21.00 4-19 270 200
11/2 40 in 9.49 6.13 4.50 2.88 0.88 4-0.88 13.58 7.87
mm 241 156 114.50 78.00 23.00 4-22 345 200
2 50 in 11.50 6.50 5.00 3.62 1.00 8-0.75 18.00 10.00
mm 292 165 127 92.00 25.40 8-19 458 250
21/2 65 in 12.99 7.5 5.88 4.13 1.13 8-7.88 20.47 10.00
mm 330 190 149 100 29.00 8-22 520 250
3 80 in 14.00 8.25 6.62 5.00 1.25 8-0.88 22.58 10.00
mm 356 210 168 127 38.10 8-22 570 250
4 100 in 17.00 10.75 8.50 6.19 1.50 8-1.00 27.20 14.00
mm 432 273 216 157 38.10 8-25 690 350
5 125 in 20.00 13.00 10.50 7.31 1.75 8-1.13 30.71 13.78
mm 508 330 266.50 186 45.00 8-29 780 350
6 150 in 22.00 14.00 11.50 8.50 1.88 12-1.12 35.80 18.00
mm 559 356 292 216 47.70 12-29 910 450
8 200 in 26.00 16.50 13.75 10.62 2.19 12-1.25 41.90 19.70
mm 660 419 349 270 55.60 12-32 1064 500
