名 稱： Y形三通球閥
型 號： Q42F
口 徑： DN15-DN200
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼

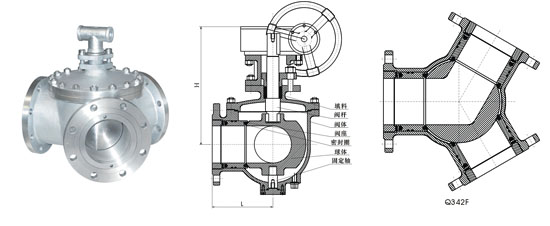

Y形三通球閥結構特點
球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過℃

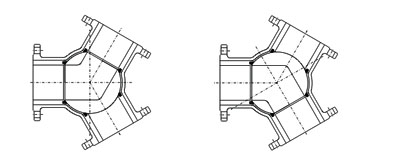

流向結合
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現(xiàn)對介質流向切換兩種工況。
型號、材料及主要參數(shù)
| 產品型號 |
Q42F-10-40C |
Q42F-10-40P |
Q42F-10-40R |
Q42Y-150-300C
|
Q42Y-150-300P |
Q42Y-150-300R |
| 閥體 |
WCB |
CF8 |
CF8M |
| 球體 |
WVB+ENP |
CF8 |
CF8M |
| 閥桿/固定圈 |
2Cr13 |
304 |
316 |
| 閥座 |
PTFE |
PTFE |
PTFE |
| 填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
| 適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 |
| 適用溫度 |
-29-150℃ |
-29-150℃ |
| 蝸輪Y型三通球閥 |
Q后插入“3”表示，示例：Q342F-16C |
| 氣動Y型三通球閥 |
Q后插入“6”表示，示例：Q642F-10C |
| 電動Y型三通球閥 |
Q后插入“9”表示，示例：Q942F-16P |
Y形三通球閥的外形尺寸PN10-40
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
| H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
